DCS集散控制系统故障防范与维护措施

文章出处:网络责任编辑:查看手机网址
扫一扫!DCS集散控制系统故障防范与维护措施扫一扫!
人气:-发表时间:2016-03-09 10:05【

诸多故障实例表明,降低DCS系统的故障几率,必须做好DCS从选型设计到运行启停维护全方位工作。
    1 DCS的选型设计调试
    1.1 系统和控制器的配置要重点考虑可靠性和负荷率(包括冗余度)指标。通讯负荷率必须控制在合理范围内,控制器的负荷率尽可能均衡,避免“高负荷”问题的发生。
    1.2系统控制逻辑的分配,不宜过分集中在某个控制器上,主要控制器应采用冗余配置。
    1.3电源设计必须合理可靠。注意电源设计的负荷率和电源的冗余配置方式,保证两路独立电源。
    1.4注重DCS系统接口的可靠性,注意重要接口的接口方式和冗余度。
    1.5 DCS系统接地按厂家要求执行,避免接地问题造成系统大面积故障。应注重考虑系统的抗干扰措施,I/O通道应强调隔离措施。重视电缆质量与屏蔽,重要信号及控制使用计算机专用通讯屏蔽电缆。
    1.6根据设备运行特点和各种工况下机组处理紧急故障的要求,配置操作员站和后备手操装置。紧急停机停炉按钮配置,应采用与DCS分开的单独操作回路。
    1.7对于保护系统,采用多重化信号摄取法。合理使用闭锁条件,使信号回路具有逻辑判断能力。
    1.8调试期间按照调试大纲、办法,对所有逻辑、回路、工况进行测试,确保各参数设置正确合理。
    2. DCS运行、启停维护
    2.1做好维护准备工作
    DCS系统的维护需做好以下准备工作:
   (1)维护人员应熟悉DCS系统结构和功能构成,了解系统设备硬件知识,熟练掌握DCS组态软件。
   (2)系统备份:包括操作系统、控制系统软件、逻辑组态,确保数据完整和最新。优先采用光盘,使用移动硬盘、U盘等保证专盘专用。
   (3)硬件储备: 对易损、使用周期短的部件和关键部件作适量的备份,保证各类型卡件、模块备品不少于1个,并按照制造厂要求存放,如有条件应对备品进行校验。
   (4)整理产品售后服务范围、时间表,形成DCS厂家、设计调试单位技术支持通信录。
    2.2 日常维护
    系统的日常维护是DCS稳定运行的基础,主要包括以下几点:
    (1)根据25项反措要求、DL/T774检修维护规程等文件规定,完善DCS系统管理制度。
    (2)电子间封闭良好,保证温湿度、空气洁净度符合制造厂规定。可将电子间的环境温度信号引入DCS监测。
    (3)每天检查系统各机柜风扇是否工作正常,风道有无阻塞。
    (4)保证系统供电电源质量且为两路电源可靠供电,当任一电源失去即报警。
    (5)电子间禁止使用无线通讯工具,避免电磁场对系统的干扰,避免拉动或碰伤设备连接电缆和通讯电缆等。
    (6)规范DCS系统软件和应用软件管理,软件的修改、更新、升级必须履行审批授权及负责人制度。做好主机USB端口、光驱等的封闭管理工作。
    (7)做好各控制回路的PID参数、调节器正反作用等系统数据记录工作。
    (8)检查控制主机、显示器、鼠标、键盘等硬件是否完好,画面是否正常。查看故障诊断画面,是否有故障提示。
    (9)DCS设备包括DPU、人机接口站等上电应按照一定次序逐一进行,每台设备上电观察正常后再进行下一设备操作。
    (10)定期对DCS主系统及与主系统连接的所有相关系统的通信负荷率进行在线测试。检查冗余主从设备状态,条件许可时或定期进行主从设备切换。
     (11)对重要组态页进行中文描述;编制试验操作卡并保证随时更新。规范DCS组态作业,运行中尽量不做重大组态修改。
    (12)定期逐台重新启动所有人机接口站一次(建议2、3个月左右),以消除计算机长期运行的累计误差。
  2.3 停运维护
机组检修期间应对DCS系统应进行彻底的维护,主要包括:

(1)利用机组检修时间逐个复位DCS系统的DPU、CPU和操作员站及数据站;删除组态中的无效I/O点,对组态进行优化。
  (2)系统冗余测试: 对冗余电源、服务器、控制器、通讯网络进行冗余测试。注意系统各设备停电时,主从设备切换、网络、人机接口站是否正常;系统检修重新上电后对各设备进行切换测试。

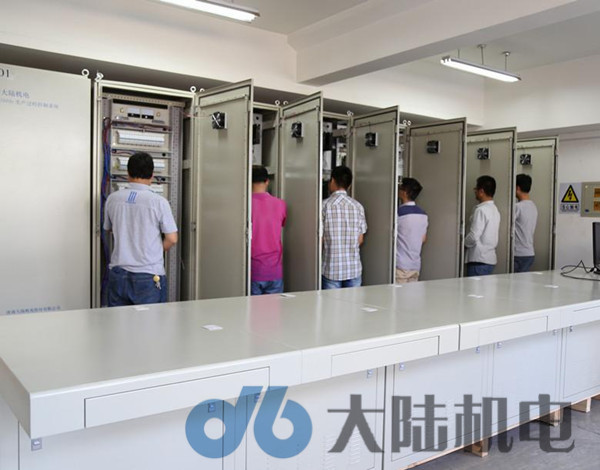

DCS控制系统
